蝸輪絲桿升降機是一種由蝸桿帶動蝸輪，蝸輪加工內螺紋和絲桿連接，絲桿做直線運動的傳動設備。在工作過程中，絲桿升降機可能會因?yàn)橥獠苛氐淖饔枚a(chǎn)生旋轉。這種旋轉不僅會影響升降平臺的穩定性，還可能導致絲桿與螺母之間的磨損加劇，降低設備的使用壽命。此外，在一些對精度要求較高的場合，絲桿升降機的旋轉還可能引起定位誤差，影響工作效果。為了解決絲桿升降機可能出現的旋轉問題，絲桿升降機廠家在設計時會加入防旋轉裝置。



那么，怎么判斷是否需要給絲桿升降機加防旋轉裝置？主要考慮以下幾點：



1. 升降平臺的工作環境：如果升降平臺工作在一個較為穩定的環境中，外部力矩較小，那么絲桿升降機發生旋轉的可能性就相對較低，此時可以考慮不設置防旋轉裝置。



2. 對升降精度的要求：在一些對升降精度要求較高的場合，如精密機械加工、半導體設備制造等領域，絲桿升降機的旋轉可能會引起較大的定位誤差。為了保證升降精度，這些場合通常需要設置防旋轉裝置。



3. 設備成本與維護考慮：防旋轉裝置會增加升降平臺的制造成本和維護難度。因此，在決定是否設置防旋轉裝置時，需要綜合考慮設備的整體成本和維護需求。



4. 當絲桿升降機需要單臺升降物體時，在物體沒有固定、又沒有導向裝置的情況下絲桿要做直線上升或下降必須要做防旋轉。



5. 當絲桿升降機是多臺聯動組合平臺時，不需要做防旋轉了，因?yàn)?strong>絲桿升降平臺一般是兩臺、三臺、四臺或多臺設備來聯動，多臺升降機通過平臺安裝面的制約起到了防旋轉的作用，所以不需要加防旋裝置。







怎么實現絲桿升降機的防旋轉？都有哪些形式？



絲桿升降機防旋轉裝置通常通過限制絲桿或螺母的旋轉自由度來實現防旋轉功能。常見的是方管防旋和防旋槽防旋。



方管防旋是在絲桿的底部安裝正方形防旋轉塊，與絲桿升降機的方形護管四壁貼合。防旋轉塊在絲桿底端，絲桿旋轉運動帶動防旋轉塊在護管內運動，但是因?yàn)榉佬D(zhuǎn)塊形狀與護管四壁貼合無法做旋轉運動，只能帶動絲桿上下運動，這樣可以達到防旋轉效果。



另外一種是在絲桿上開通槽，同時機座上有個定位，蝸輪與絲桿槽之間加鍵固定，讓絲桿只能沿著定位口上升或者下降。也可以起到非常好的防護作用，避免物體甩出。

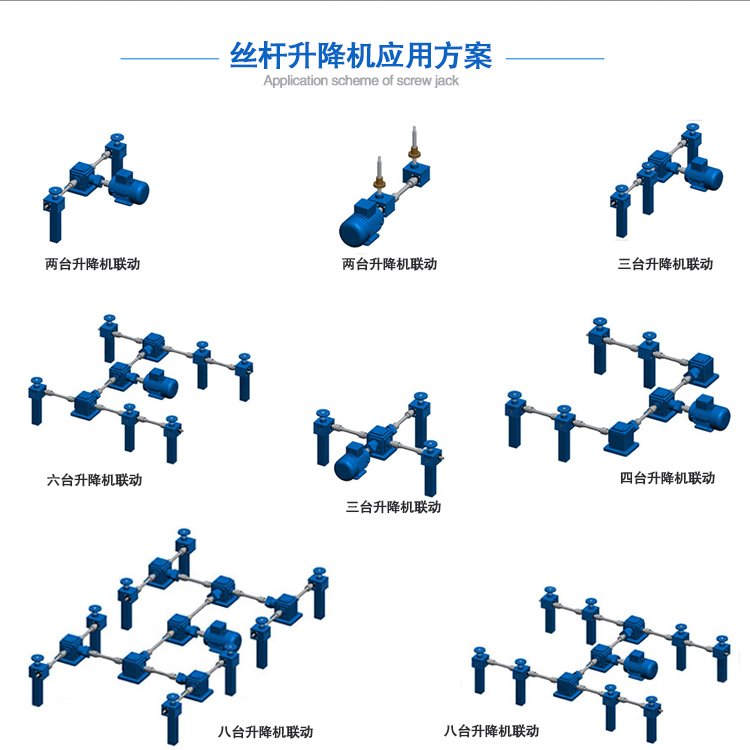

絲桿升降機可以單臺頂升或下壓使用也可配合T型轉向箱或減速機組合使用。如：兩臺組合直線型運動或與轉向箱組合成T型運動。也可以四臺或八臺聯動使用，組合成能同時升降、同一方向旋轉的工作平臺，且有多做組合型式可以選，方便使用。升降平臺一般要用到四臺或者更多臺聯動，這時多臺升降機之間其實已經有平臺安裝面的制約，起到限位的功能，所以不用再做防旋轉。



德州啟力傳動機械有限公司，主營梯形螺旋升降機，滾珠絲杠升降機構，同步絲桿升降平臺等，支持非標定制！中大啟力蝸輪絲桿升降機具有自鎖功能，安全自鎖不滑落，升降定位可靠；同時，可以定制限位裝置、自鎖裝置等等，保障設備運轉安全及升降精度。歡迎新老客戶來電咨詢
